火災報警器是可以檢測到火災并激活警笛聲或蜂鳴器的一種設備，也一種非常重要的設備，可在正確的時間發現火災并防止對人員或財產造成損害。下面英銳恩單片機開發工程師們分享了一個基于LM358運算放大器和熱敏電阻制作的火災報警器，而更精密的替代方案有基于EN8F676單片機開發的煙感方案。

火災報警電路和煙霧傳感器是安全系統的一部分，有助于檢測或防止損壞。現實中必須在辦公室、電影院、購物中心和其他公共場所等商業建筑中安裝火災報警系統和煙霧傳感器。

有許多昂貴且復雜的獨立設備形式的火災報警電路，但我們使用熱敏電阻、LM358、鍺二極管、LM341和NE555等通用組件設計了非常簡單的火災報警電路。

在以下文章中，我們將分享該火災報警器的電路圖，電路所需的組件以及單個電路的工作原理。

一、基于熱敏電阻的簡單火災報警電路方案

這是使用熱敏電阻，LM358運算放大器和蜂鳴器的非常簡單的報警電路。

二、電路原理圖

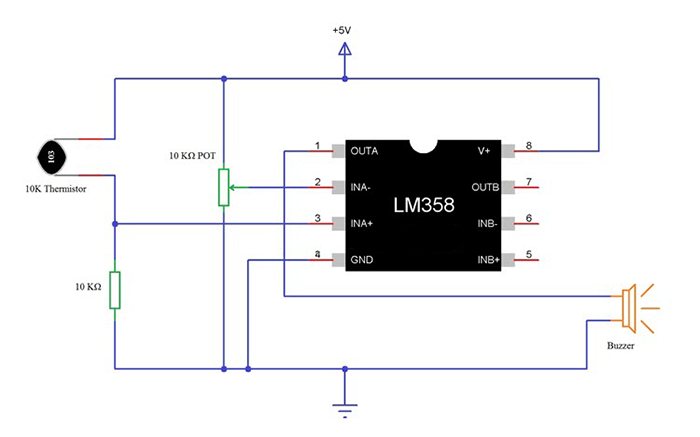

下圖為該簡單的火災報警項目的電路圖。

所需組件

（1）1 x 10K熱敏電阻；
（2）1 x LM358運算放大器（Op–Amp）；
（3）1 x 4.7KΩ電阻（1/4W）；
（4）1 x 10KΩ電位器；
（5）1 x 小型蜂鳴器（5V蜂鳴器）；
（6）連接線；
（7）迷你面包板；
（8）5V電源。

三、什么是熱敏電阻？

熱敏電阻是隨溫度變化的電阻，即熱敏電阻的電阻根據環境溫度而變化。熱敏電阻有兩種類型：PTC熱敏電阻和NTC熱敏電阻。PTC代表正溫度系數，NTC代表負溫度系數。在PTC熱敏電阻中，電阻與溫度成正比，而在NTC熱敏電阻中，電阻與溫度成反比。

在這個項目中，我們使用了帶有NTC的10KΩ熱敏電阻。在250C時，10KΩ熱敏電阻的電阻為10KΩ。下圖顯示了此項目中使用的10K熱敏電阻。

四、什么是LM358運算放大器？

LM358是一款雙路運算放大器（Op–Amp）IC。可以使用LM358IC來實現典型運算放大器的所有功能模式。但是，在這個項目中，我們將在比較器模式下使用LM358運算放大器，該放大器將比較反相和同相端子上的輸入信號，并產生相應的輸出。

五、電路設計

帶警報器聲音的火災報警電路的設計非常簡單。首先，將10KΩ電位計連接到LM358Op–Amp的反相端子。POT的一端連接到+5V，另一端連接到GND，抽頭端子連接到Op–Amp的引腳2。

現在，我們將使用10K熱敏電阻和10KΩ電阻制作一個分壓器。該分壓器的輸出（即結點）連接至LM358運算放大器的同相輸入。

我們在該項目中選擇了一個5V的小型蜂鳴器來發出警報或警報聲。因此，將LM358運算放大器的輸出直接連接到5V蜂鳴器。

LM358IC的引腳8和4，即V+和GND分別連接到+5V和GND。

六、簡單火災報警電路的工作原理

現在，我們將看到簡單的火災報警電路的工作。首先要知道的是，探測火災的主要因素是10K熱敏電阻。正如我們在組件說明中提到的，此處使用的10K熱敏電阻是NTC型熱敏電阻。如果溫度升高，則熱敏電阻的電阻會降低。

萬一著火，溫度會升高。溫度的升高將降低10K熱敏電阻的電阻。隨著電阻的減小，分壓器的輸出將增加。由于分壓器的輸出提供給LM358Op–Amp的同相輸入，因此其值將大于反相輸入的值。結果，運算放大器的輸出變高，并激活蜂鳴器。

以上就是英銳恩單片機開發工程師們分享的基于LM358運放和熱敏電阻制作的火災報警器。
