通常在我們的家庭、商店、辦公室等的安全系統中，為了準確性和可靠性，通常使用紅外或激光發射器的單片機方案，但是這些方法成本比較昂貴。

在本文中，英銳恩工程師們列舉了一個更加簡單的安全報警系統單片機方案，既節省了功耗，又實現了低成本。PIR傳感器是無源紅外傳感器的縮寫，也是比較經濟高效的解決方案。該方案是基于PIR的安全警報系統，其中使用PIR傳感器而不是發送器或接收器。

基于PIR傳感器的安全報警系統電路原理

該電路的主要思想是提供安全性。這是基于帶有產生警笛的IC的PIR傳感器。PIR傳感器檢測人類發出的紅外輻射，并產生數字輸出。此數字輸出應用于Arduino UNO。

然后，基于來自PIR傳感器的數字信號，Arduino UNO觸發UM 3561警報器IC。因此，當檢測到任何人時，它都會發出聲音。

UM3561是一款ROM IC。它能夠產生多種警笛聲，例如救護車警笛、消防車警笛、警車警笛等等。

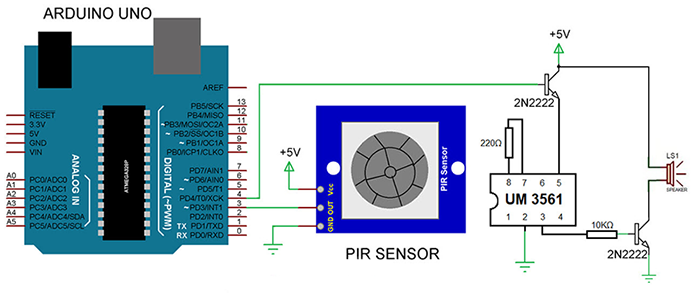

基于PIR傳感器的安全警報電路圖

注意：電路圖顯示振蕩器電阻（UM 3561的引腳7和8之間）為220Ω，但為220KΩ。

該單片機方案包含的電路元件：

（1）PIR傳感器；
（2）Arduino UNO；
（3）UM3561警報器IC；
（4）NPN晶體管2N2222；
（5）電阻10KΩ和220KΩ；
（6）喇叭8Ω；
（7）面包板；
（8）連接線。

基于PIR傳感器的安全報警系統電路設計

設計的系統包括Arduino UNO、PIR傳感器、UM3561 IC、揚聲器、晶體管和幾個電阻器。UM3516 IC是警笛發生器IC。它具有8個引腳。第一個和第六個引腳是聲音效果選擇引腳。根據它們的連接方式，您可以在4種不同類型的聲音之間進行選擇。

在這個方案中，并未打開引腳1和引腳6，以產生一個警笛。引腳5通過NPN晶體管（由Arduino UNO的引腳4激活）連接到+5V。

220KΩ電阻的一端連接到UM 3561 IC的第七引腳，另一端連接到IC的第八引腳。輸出從IC的第三個引腳獲取，并通過電阻和晶體管連接到揚聲器。

晶體管的基極通過10KΩ電阻連接到IC的輸出。發射器引腳接地，而揚聲器的一端連接至集電極，另一端連接至+5V。到PIR傳感器時，其輸出連接到Arduino的Pin 3。

該安全報警系統單片機方案由于采用PIR傳感器，所以僅能檢測到人體，而且范圍只有5米左右。
