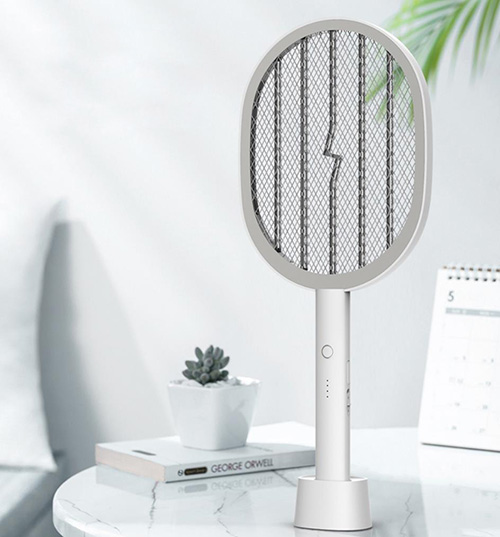

電蚊拍是家中常用的滅蚊滅蠅神器，在夏天蚊蟲到處飛舞的季節，用電蚊拍掃過啪啪作響，有一股很爽的感覺。英銳恩推出的電蚊拍方案，電蚊拍單片機使用EN8P1111，主要實現照明控制，電量顯示，充電管理。

一、電蚊拍方案介紹

電蚊拍采用逆變原理，利用升壓電路將電壓升高到3-4KV，當蚊蟲觸及電網時，高壓電網放電擊落蚊蟲。在本方電蚊拍方案中，在基礎電蚊拍的基礎上增加了電量指示，充電指示，工作指示，LED誘蚊等功能。

二、電蚊拍方案單片機功能

英銳恩推出的電蚊拍方案，電蚊拍單片機使用EN8P1111，實現的功能如下：

（1）通過撥動開關選擇檔位，按下按鍵實現工作。
1檔：關閉不工作；
2檔：可工作，照明燈不亮；
3檔：可工作，照明燈亮。
可工作狀態下按下按鍵，紅色工作指示燈點亮，松開按鍵，工作指示燈熄滅。

（2）可工作狀態下，有4個綠色指示燈指示電量。
0-25%：亮1個燈；
25-50%：亮2個燈；
50-75%：亮3個燈；
75-100%：亮4個燈。
當電池電量低于3V時，停止工作，指示燈滅。

（3）通過type-c充電，充電狀態下不允許工作，充電時綠色指示燈指示電量。
0-25%：閃爍第1個燈；
25-50%：亮第1個燈，閃爍第2個燈；
50-75%：亮前2個燈，閃爍第3個燈；
75-100%：亮前3個燈，閃爍第4個燈；
100%：指示燈全亮。

（4）工作時，高壓輸出3-4KV。

以上就是英銳恩單片機開發工程師分享的電蚊拍方案開發與電蚊拍單片機。英銳恩專注單片機應用方案設計與開發，提供8位單片機、16位單片機、32位單片機。
