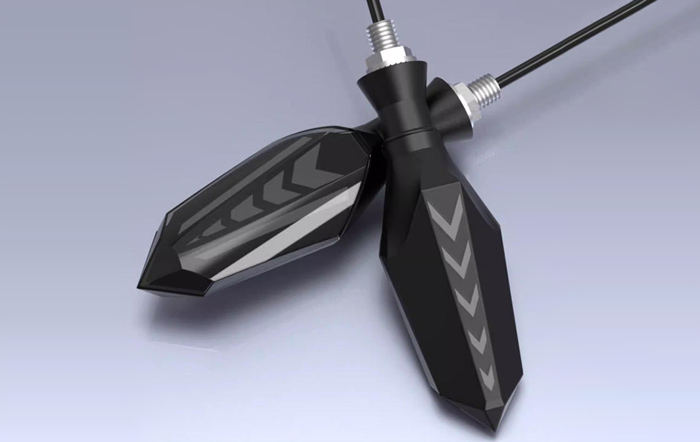

電動車LED流水轉向燈是一種用于電動自行車、電動摩托車的動態信號燈系統，具備流水式點亮效果和白色/黃色雙色切換功能。在實際行駛中，流水式轉向燈比傳統閃爍燈更具辨識度和美觀性，能有效提升車輛的視覺警示效果與個性化外觀。英銳恩推出的電動車LED流水轉向燈方案采用EN8F1800單片機，該芯片可實現流水動態控制、雙色切換、亮度調節、轉向識別及故障檢測等功能。

一、LED流水轉向燈方案介紹

本方案基于EN8F1800單片機設計，系統控制流程如下：①進行IO口與PWM模塊初始化；②檢測LED線路狀態；③進入待機低功耗模式；④主循環內實時處理：每50ms檢測轉向信號輸入，左/右轉向觸發對應側的流水效果；每200ms檢測模式按鍵，切換顏色模式（白/黃）；每1s檢測環境光強度，自動調節LED亮度；實時監控LED電流，異常時進入保護并報警。

二、LED轉向燈芯片功能

英銳恩推出的電動車LED流水轉向燈方案，主控采用EN8F1800單片機，具備如下功能：

（1）流水動態模式：接收到轉向信號后，該側LED按設定順序依次點亮/熄滅，形成流水效果，結束后保持常亮或閃爍，信號停止后漸滅。
（2）雙色模式切換：通過按鍵或信號線控制，可在白色常亮（日間行車燈）與黃色轉向燈模式之間切換，顏色過渡平滑無閃爍。
（3）故障診斷與保護：實時監測LED短路、開路或過流情況，發生故障時自動關閉對應輸出，并通過指示燈或通信接口上報狀態。

以上就是英銳恩單片機開發工程師分享的電動車LED流水轉向燈方案與雙色可調轉向燈芯片。英銳恩專注單片機應用方案設計與開發，提供8位單片機、32位單片機。
