我們?nèi)绻朐诿姘迳辖M裝電路，一般需要參考兩種方法，一種是物理接線圖，另一種是電子電路圖。但是，原始電路圖和面包板布線之間都沒有對應關系。英銳恩單片機開發工程師建議，對新手來說，想要在面包板上完成組裝，需再次檢查PIC單片機和PICKit的引腳號，以防接錯，燒毀電子元件和調試器。

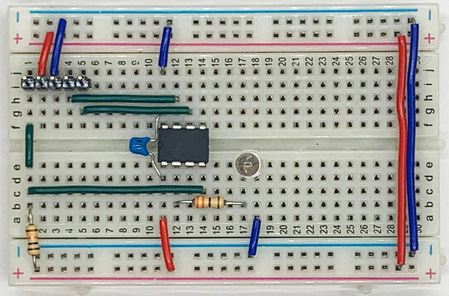

首先，我們先來查看實際接線圖。如下：

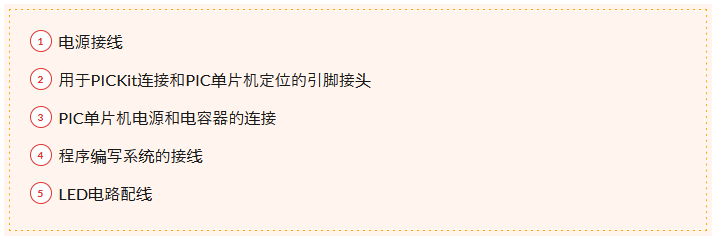

英銳恩單片機開發工程師提醒，實際的組裝順序沒有絕對規則，但是在這里我們將按照以下順序進行組裝。

下圖中已經完成了電源的接線，面包板兩側連接電源線是為了更好的布局。這種電源的接線方式已簡化，但實際上，在面包板上接線要更復雜一些。所以，在開始在面包板上構建電路之前，可以使用物理接線圖來更好地了解該電源的接線。

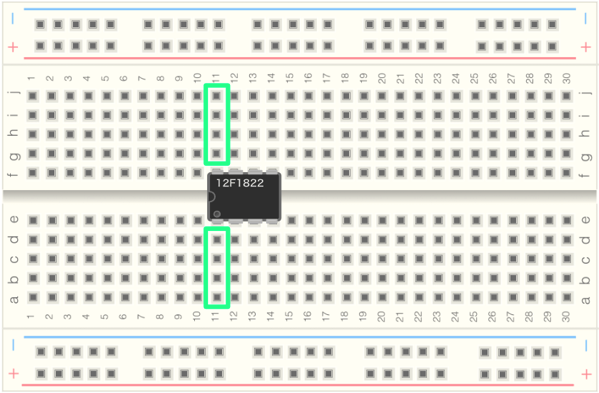

根據實際的接線圖，如果你仔細查看實際的接線圖的話，與其他引腳相比，PIC單片機的引腳1（VDD）和8（VSS）將會接上很多條接線。

這是因為首先將從電池盒出來的正極線和負極線連接到PIC單片機的引腳1和8，其他需要連接到電源正負的導線也集中在此處，這樣看起來就擁擠多了。我們可以通過下圖這種方式延長接線：

其余部分加上LED電路，一根一根完成后，如下圖：
