對單片機開發工程師來說，控制4引腳PWM接頭風扇有些人可能有點陌生，但它的優點值得了解。在本文中，英銳恩單片機開發工程師將介紹4引腳PWM接頭風扇的優勢，并討論設計風扇控制的注意事項。

一、什么是4引腳PWM接頭？

一個4引腳PWM接頭連接到PC風扇的連接器。要了解其存在的原因，最好重新審視PWM的全部內容。

二、什么是脈沖寬度調制？

PWM代表脈沖寬度調制，一種改變周期性數字脈沖占空比的技術。

PWM通常用于通過發送具有產生所需模擬電壓的占空比的脈沖來將數字值轉換為模擬電壓。通過改變高電平有效狀態的間隔，在將信息編碼為載波脈沖的應用中也可以看到PWM 。您會在控制伺服電機、調光器、蜂鳴器或電信編碼器等設備中找到 PWM。

那么，為什么主板上會有一個4引腳PWM接頭呢？

原因很簡單：4引腳PWM接頭用于控制連接到機箱的冷卻風扇。大多數現代主板都可能配備這樣的接頭，該接頭連接到支持 PWM 的 BLDC 風扇。在下一節中，我們將探討它是如何工作的。

三、4引腳PWM風扇如何工作？

PWM可以用作電壓控制的一種形式，而這正是它對PWM風扇的作用。風扇根據通過PWM控制引腳提供的電壓旋轉。這也是一種為主板的熱管理提供更好和更智能控制的方法。

比如CPU和GPU因發熱而受到了人們的特別關注。但是，它們并不總是在極限范圍內運行。眾所周知，全速旋轉的冷卻風扇噪音很大。因此，PWM用于根據CPU或GPU的使用情況來控制風扇的速度。

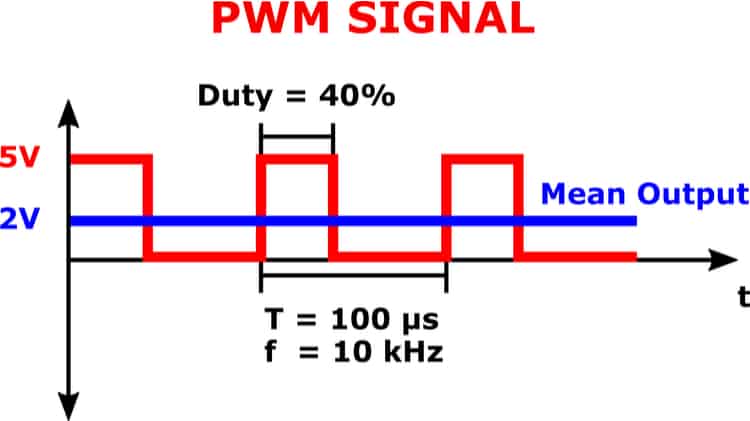

4引腳PWM風扇由具有不同占空比的脈沖驅動。

這將我們帶到下一個問題。為什么需要4引腳PWM連接，而3引腳接頭可以嗎？

一個4引腳PWM風扇比3引腳的電源、接地和與主板的信號連接更多，畢竟它還有第四根線，能可將內置轉速計傳感器的反饋提供給主板。該反饋對主板很有用，因為它會告訴主板風扇是否以所需的速度運行。如果主板溫度升高而沒有注意到風扇故障是很危險的，因為過熱會損壞內部組件。

此外，大多數4引腳PWM風扇需要25 kHz頻率的信號，這應該在大多數低端單片機的能力范圍內。至于控制風扇的速度，只需將所需的值寫入PWM寄存器即可。另外，還需要一個中斷觸發輸入引腳，以便可以檢測到轉速計反饋以相應地調整風扇速度。

以上就是英銳恩單片機開發工程師分享的“4引腳PWM風扇的工作原理和控制方法”。英銳恩專注單片機應用方案設計與開發，提供8位單片機、16位單片機、32位單片機。
