在庭院裝修的時候，常會使用一些外部美觀的照明燈，提供戶外照明。為此，英銳恩推出了LED太陽能感應庭院燈方案，庭院燈控制芯片采用EN8F156。

一、LED太陽能感應庭院燈方案的原理

太陽能感應庭院燈根據不同的設計需求，它的應用場景有很多，比如：風景區、公園、院子、公路等，具有照明和美觀效果。此外，使用太陽能充電和紅外感應方案，可以免去布線以及達到節電的效果。

二、LED太陽能感應庭院燈方案介紹

英銳恩提供的LED太陽能感應庭院燈開發案例，有一個開關，三個檔位，高亮、正常、弱光等三種亮度。庭院燈帶有光敏電阻，可以識別白天黑夜。

（1）一檔：紅外感應模式，當人走近時亮燈（高亮），人走后30秒自動熄滅。
（2）二檔：紅外感應模式+弱光模式，當人走近時亮燈（高亮），人走后進入弱光模式。
（3）三檔：常亮模式，天黑后以正常亮度點亮，白天熄滅。

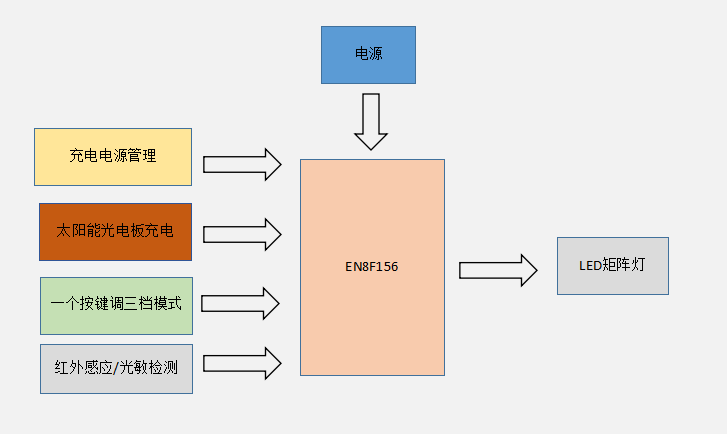

三、LED太陽能感應庭院燈方案框圖

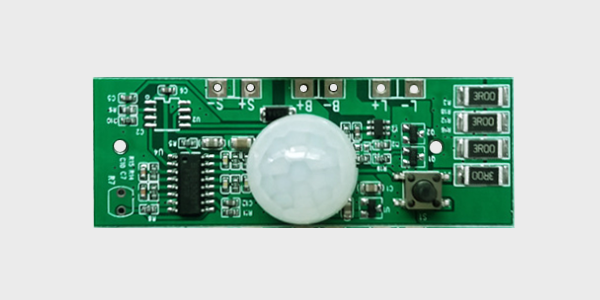

四、LED太陽能感應庭院燈方案PCBA案例

五、LED太陽能感應庭院燈方案控制芯片

英銳恩提供太陽能感應庭院燈控制芯片，推介使用單片機EN8F156，主要參數如下：

（1）內核：RISC；
（2）ROM：2K；
（3）RAM：128 Bytes；
（4）EEPROM：256 Bytes；
（5）芯片自帶ADC；
（6）共4路PWM；
（7）封裝：SOT23-6、MSOP10、SOP8、DFN8、DIP8、SOP14、QFN16、SOP16、DIP16。

以上就是英銳恩單片機開發工程師分享的LED太陽能感應庭院燈方案和庭院燈控制芯片。英銳恩專注單片機應用方案設計與開發，提供8位單片機、16位單片機、32位單片機、運放芯片和模擬開關。
