EN09
單片機芯片特性:
EN09單片機-移動電源管理芯片，基于EPROM 的微控制器,由完全靜態CMOS 設計，集高速，體積小，低功耗和抗高噪聲一體的8位單片機芯片。內存包括1K 字節的ROM和128 字節的靜態RAM。EN09是一款應用于移動電源，集電量顯示與充放電管理于一體的ASIC。
單片機芯片功能特點：
◆ 完全靜態的CMOS 設計 ◆ 8 位數據總線 ◆ EPROM 大小：1K 字節 ◆ 內部RAM 大小：128 字節 ◆ 35 條單字節指令 ◆ 14 位指令長度 ◆ 8 級硬件堆棧 ◆ 工作電壓：2.5 V ~ 5.5 V ◆ 工作頻率：0 ~ 20 MHz 最短指令執行時間是在20MHZ 下除分支 指令外所有的單周期指令都是200ns。 | ◆5 種可選的振蕩器類型： INRC—內置4MHZ 的RC 振蕩器 RC—低價的RC 振蕩器 LFXT—低頻晶體振蕩器 XTAL—標準晶體振蕩器 HFXT—高頻晶體振蕩器 ◆帶8 位可編程分頻器的8 位實時時鐘/計數 器（RTCC） ◆自振式看門狗定時器（WDT） ◆4 通道，8 位AD 轉換 ◆中斷源：Timer0, INT, Pin 腳電平，AD |

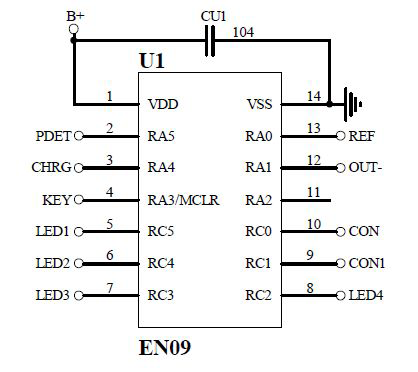

EN09單片機腳位功能定義圖：
1、VDD，接電池正極供電
2、PDET 檢測是否有電源輸入；
3、CHRG 檢測電池的充電狀態；
4、按鍵檢測；
5、6、7、8 電量顯示LED 燈；
9、手電筒輸出控制；
10、負載輸出；
11、預留；
12、負載檢測；
13、電池電壓檢測參考；
14、電池負極；
EN09單片機應用說明:
應用于便攜式電源、移動充電器等。
想了解EN09單片機詳細信息，請下載EN09單片機數據手冊查看。
| 資源標題 | 資源大小 | 發布時間 | 點擊下載 |
|---|---|---|---|
| EN09-移動電源ASIC數據手冊 | 862.1KB | 2019-06-15 | 下載 |
